کنتاکتور ایسکرا
کلید کنتاکتور ایسکرا

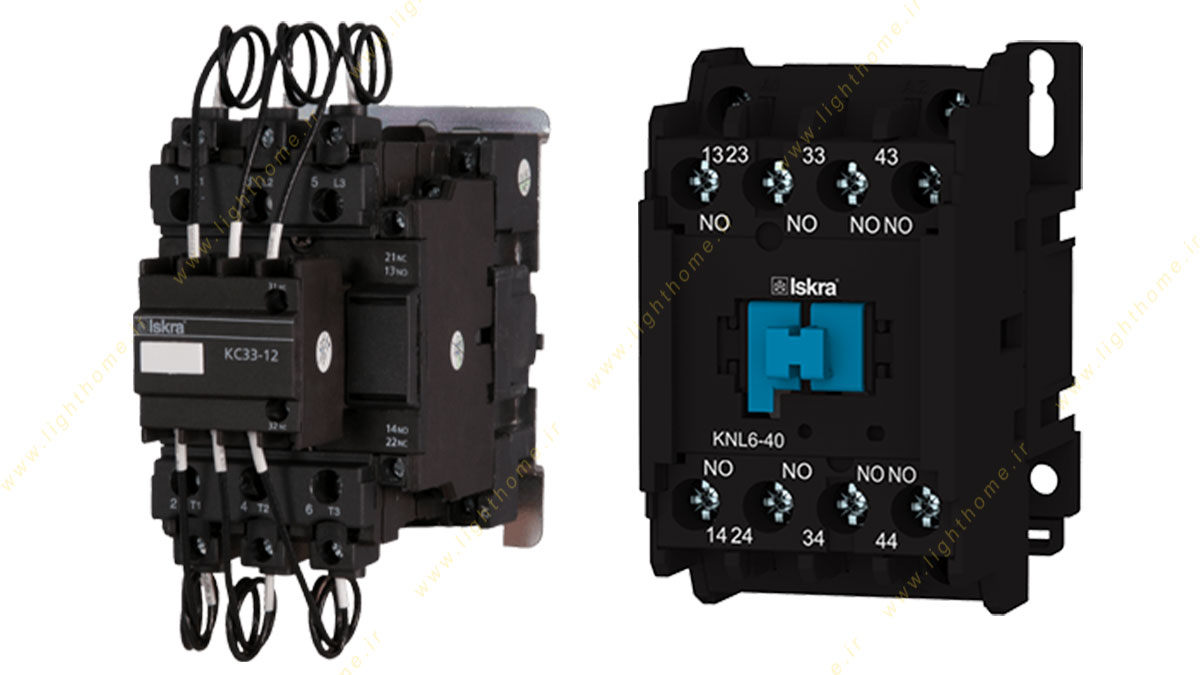

کنتاکتور ایسکرا یک کلید الکترومکانیکی است که وظیفه آن ایجاد یا قطع اتصال بین منبع تغذیه و بار است. کنتاکتور به صورت الکتریکی کنترل می شود و معمولاً در سطح بسیار پایین تری نسبت به مدار سوئیچ تغذیه می شود. جریان از مدار کنترل خارجی از کنتاکتور ایسکرا عبور می کند و هسته الکترومغناطیسی را تحریک می کند. به نوبه خود، سیم پیچ الکترومغناطیس یک میدان مغناطیسی ایجاد می کند که باعث می شود کنتاکتور آرمیچر را حرکت دهد. سپس یک کنتاکت معمولی بسته مدار را بین کنتاکت های ثابت و متحرک کامل می کند. سپس جریان می تواند از این کنتاکت ها به بار عبور کند.
با حذف جریان، سیم پیچ بدون انرژی می شود و نیروی مغناطیسی به صفر می رسد. بنابراین نیروی فنر بیشتر است و آرمیچر را که مدار را باز می کند به عقب می کشد. طراحی کنتاکتورها عملکرد سریع ON-OFF را تسهیل می کند. کاربردهای کنتاکتور شامل کنترل موتورهای الکتریکی، اواپراتورهای حرارتی، روشنایی، بانک های خازن، گرمایش و سایر بارهای الکتریکی است. کنتاکتور ایسکرا از نظر اندازه و ظرفیت متفاوت هستند. شما آن هایی دارید که م ی‌توانید به راحتی با دستتان آن ها را به سمت دسته های عظیم با اندازه های حدود یک متر در کنار ببرید.

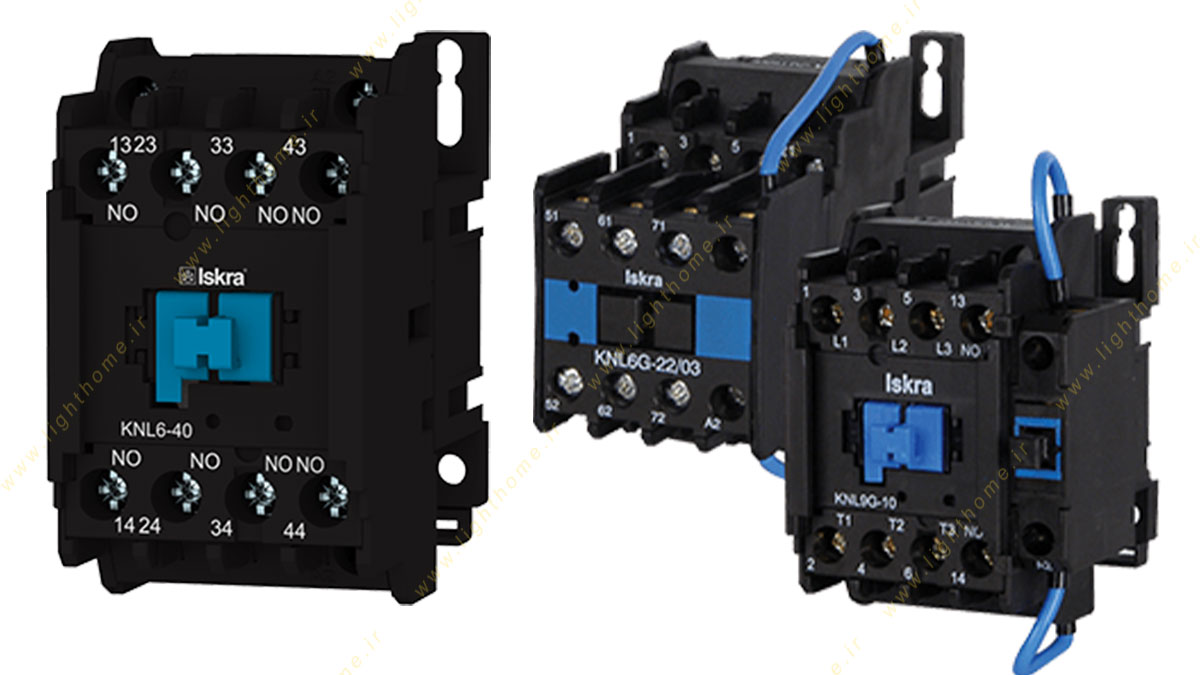

انواع کنتاکتور ایسکرا
سوئیچ تیغه چاقو شامل یک نوار و یک اهرم بود. این اهرم برای بالا و پایین کشیدن نوار فلزی کار می کند و این کنتاکتور ایسکرا را به یک عملیات دستی تبدیل می کند. دارای چندین کاستی است که منجر به قطع استفاده از آن شده است. این کنتاکتور جایگزین و بهبود سوئیچ تیغه چاقو بود. با این حال، هنوز عملکرد دستی دارد. سایر ویژگی های کلیدی هستند.کنتاکت های ایسکرا که می توانند مدار را در دو مکان به طور همزمان باز کنند و جریان بیشتری را در فضاهای کوچکتر ارائه دهند. کنتاکت ایسکرا عملکرد حمل جریان را در کنتاکتور انجام می دهند. انواع مختلفی از کنتاکت در کنتاکتور وجود دارد که عبارتند از: کنتاکت کمکی، کنتاکت برق و فنر تماسی. کنتاکت برق دارای دو نوع است که عبارتند از: ثابت و متحرک است.
یک دستگاه کنتاکتور ایسکرا چگونه کار می کند؟
سیم پیچ نیروی محرکه را در کنتاکتوری که کنتاکت ها را می بندد فراهم می کند. دارای یک سیم پیچ دور یک هسته الکترومغناطیسی است و بنابراین مانند یک آهنربا الکترومغناطیسی رفتار می کند. کویل دارای دو قسمت است، یک قسمت ثابت و یک قسمت متحرک با فنری که هر دو قسمت را به هم متصل می کند. این ساختار مکانیزم بازگشت فنر را ایجاد می کند. میله ای به نام آرمیچر به قسمت متحرک متصل می شود. وقتی نیروی سیم پیچ بیشتر از نیروی فنر باشد، هر دو کنتاکت ایسکرا به هم متصل می شوند. وقتی نیروی فنر بیشتر از نیروی سیم پیچ باشد، کنتاکت ها قطع می شوند.
ورودی سیم پیچ کنتاکتور ایسکرا می تواند AC یا DC باشد. این جریان از یک مدار کنترل خارجی برای کنتاکتور می آید و برای تحریک هسته الکترومغناطیسی کار می کند. برای کنتاکتورهای AC، آهن چند لایه نرم ماده هسته الکترومغناطیسی است. به کاهش تلفات جریان گردابی کمک می کند. در کنتاکتورهای DC، فولاد جامد ماده ای برای هسته الکترومغناطیسی است زیرا موضوع جریان گردابی مطرح نمی شود.
مواد برای ایجاد کنتاکت ها باید دارای مقاومت جوشکاری بالا و مقاومت قوس پایدار باشد. این ماده همچنین باید در برابر فرسایش و استرس مکانیکی مقاومت کند. در کاربردهای جریان بالا و DC، ماده اکسید قلع نقره است، در حالی که در کاربردهای جریان کم، ماده نیکل نقره و اکسید کادمیوم نقره است. محفظه از قسمت های داخلی کنتاکتور محافظت می کند. از تماس ها در برابر گرد و غبار، آب و هوای بد، خطرات انفجار و روغن محافظت می کند. همچنین از تماس پرسنل با کنتاکت ها جلوگیری می کند.
شما می توانید جهت خرید کنتاکتور ایسکرا و اطلاع از قیمت کنتاکتور ایسکرا به سایت فروشگاه اینترنتی لایت هوم مراجعه فرمایید.
