کابل شبکه یکی از کابل های کاربردی در سیم کشی ها و تجهیزات برقی شبکه است و در واقع از مهم ترین اجزای یک شبکه کامپیوتری به حساب میاد که در این مطلب قصد داریم انواع کابل شبکه را بررسی کنیم و به معرفی آن ها بپردازیم تا شما در زمان خرید با آگاهی کامل این محصول را انتخاب و خریداری نمایید.



انواع کابل شبکه - انواع کابل LAN



معرفی کابل شبکه

به طور کلی کابل شبکه کابلی است که برای انتقال و ارسال اطلاعات استفاده می شود و در واقع می تواند دستگاه های یک شبکه را به یکدیگر یا سایر شبکه ها متصل کند همچنین از این کابل ها که به هم تابیده نیز نامیده می شوند در انتقال اطلاعات دیجیتال (اطلاعات صفر و یک) نیز استفاده می شود. سیم و کابل شبکه می تواند به صورت کابل کواکسیال ، فیبر نوری و همینطور زوج به هم تابیده باشد که امروزه معمولا برای مصارف خانگی از کابل شبکه زوج بهم تابیده استفاده می شود که با نام کابل LAN نیز شناخته می شوند. در واقع در ساختمان داخلی کابل شبکه 8 سیم وجود دارد که توسط یک سوکت به کارت شبکه دستگاه ها وصل می شود تا اطلاعات را بین دو دستگاه جا به جا کند.



کابل شبکه - کابل lan - کابل شبکه LAN



انواع کابل شبکه بر اساس فرکانس

در این دسته بندی انواع کابل های شبکه بر اساس سرعت ، پهنای باند و خصوصیات الکترونیکی به دسته های مختلفی تقسیم می شوند که به این دسته ها Category یا به طور مخفف CAT گفته می شود. نحوه نامگذاری این دسته بندی ها به صورتی است که هرچه عدد بعد از cat بزرگتر باشد استاندارد جدیدتر می شود و سرعت انتقال بالا رفته و در عین حال نویز کاهش می یابد البته در صورتی که تغییرات کوچکی در این کابل ها ایجاد شود معمولا با حرف a یا e نشان داده می شود به طور مثال CAT5e نسبت به CAT5 سرعت انتقال داده بیشتر و نویز کمتری دارد. انواع کابل شبکه جدید که معرفی می شوند معمولا پهنای باند بیشتر و نویز پذیری کمتری دارند البته باید توجه نمایید از کابل شبکه ای استفاده کنید که بقیه تجهیزات شبکه شما از سرعت و امکانات آن کابل پشتیبانی کنند که در ادامه به بررسی این دسته ها می پردازیم :



کابل تلفنی - کابل cat1



Cat-1 اولین دسته از سیم های به هم تابیده شده است که همان سیم های تلفنی هستند و فقط برای ارسال سیگنال صوتی مورد استفاده قرار می گیرند و توانایی تبادل دیتا را ندارند اما از Cat3 به بعد تبادل دیتا هم انجام می شود.



کابل cat3 - کابل شبکه CAT3



Cat-3 این کابل حداکثر از فرکانس 10 مگاهرتزی پشتیبانی می کند که امکان انتقال اطلاعات تا 10Mbps را فراهم می کند و حداکثر پهنای باند آن 16 مگاهرتز است البته امروزه به دلیل محدودیت حجم قابل استفاده این کابل کمتر مورد استفاده قرار می گیرد.



کابل شبکه cat5 - کابل LAN شبکه CAT5



Cat-5 این کابل حداکثر از فرکانس 100 مگاهرتزی پشتیبانی می کند که امکان انتقال اطلاعات تا 100Mbps را فراهم می کند و سرعت انتقال داده در این کابل در واقع 100 مگابایت بر ثانیه است.



کابل شبکه Cat5e - کابل شبکه CAT5e



Cat-5e این کابل دارای سرعت انتقال داده تا 1000 مگابایت در ثانیه است و حداکثر پهنای باند آن 100 مگاهرتز است بنابراین نسبت به کابل cat5 حجم و سرعت انتقال داده در آن بیشتر شده است.



کابل شبکه Cat6 - کابل شبکه LAN



Cat-6 این کابل در ابتدا قابلیت پشتیبانی تا 250 مگاهرتز را داشته است اما با تولید کابل های Cat-6e و Cat-6a امکان پشتیبانی از حداکثر فرکانس انتقال 500 تا 650 مگاهرتز را فراهم کرده است.

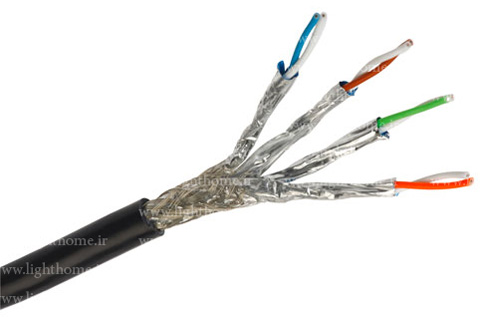

کابل شبکه CAT7 - کابل شبکه cat7



Cat-7 این کابل دارای حداکثر سرعت انتقال 10000 مگابایت در ثانیه و پهنای باند 600 مگاهرتز است که قابلیت انتقال داده در شبکه های تا 10G را دارد.



در جدول زیر اطلاعات انواع کابل LAN به صورت خلاصه آورده شده است :

نوع کابل LAN سرعت انتقال اطلاعات پهنای باند موارد استفاده
CAT3 حداکثر تا 10 مگابایت در ثانیه 16 مگا هرتز شبکه های Token ring و 10BASE-T
CAT4 حداکثر تا 16 مگابایت در ثانیه 20 مگا هرتز شبکه های Token Ring
CAT5 حداکثر تا 100 مگابایت در ثانیه 100 مگا هرتز اترنت (10 مگابایت در ثانیه) اترنت سریع (100 مگابایت در ثانیه) و شبکه های Token Ring (16 مگابایت در ثانیه)
CAT5e حداکثر تا 1000 مگابایت در ثانیه 100 مگا هرتز شبکه های Ethernet Gigabit
CAT6 حداکثر تا 1000 مگابایت در ثانیه 250 مگا هرتز شبکه های Ethernet Gigabit
CAT6A حداکثر تا 10000 مگابایت در ثانیه 500 مگا هرتز شبکه های 10G
CAT7 حداکثر تا 10000 مگابایت در ثانیه 600 مگا هرتز شبکه های 10G
CAT7A حداکثر تا 10000 مگابایت در ثانیه 1000 مگا هرتز شبکه های 10G



انواع کابل شبکه از نظر روکش

به طور کلی روکش کابل مانند یک محافظ عمل می کند و کابل شبکه را در برابر تهدیدات خارجی مانند تداخل الکتریکی ، سیگنال های مزاحم ، ضربات فیزیکی ، کشش های وارد شده و غیره حفظ می کند که در ادامه با انواع کابل شبکه از نظر روکش آشنا می شویم.

کابل شبکه شیلد دار

کابل شیلدار یا STP که مخفف Shielded Twisted Pair است به معنی زوج به هم تابیده شیلد دار که معمولا در فضاهای بیرونی به خصوص در جاهایی که احتمال آسیب دیدن به کابل زیاد است و یا در مکان هایی که نویز زیادی وجود دارد مورد استفاده قرار می گیرد.



کابل شبکه شیلددار STP - کابل شبکه شیلدار STP



کابل شبکه بدون شیلد

کابل بدون شیلد یا UTP که مخفف Unshielded Twisted Pair به معنی زوج به هم تابیده بدون شیلد کابل هایی هستند که معمولا در فضاهای داخلی منازل مثلا برای مودم تا کامپیوتر استفاده می شوند. کابل UTP معمولا در محیط هایی استفاده می شود که نویز وجود نداشته باشد.



کابل شبکه بدون شیلد - کابل شبکه UTP



کابل S-UTP

کابل شبکه روکش دار بدون غلاف محافظ که در واقع از چهار زوج بهم تابیده و یک لایه شیلد بافته شده دور چهار زوج تشکیل شده است.

کابل U-FTP

کابل شبکه فویل دار که در واقع از چهار زوج بهم تابیده به اضافه یک لایه فویل دور هر زوج تشکیل شده است.

کابل SFTP

کابل شبکه شیلدار و فویل دار که در واقع ترکیبی از پوشش فلزی و شیلد روی سیم ها کشیده می شود که می تواند مقاومت بالایی را در کابل ایجاد کند.

کابل SSTP

کابل شیلد دار و هر زوج دارای فویل جدا



انواع کابل شبکه - انواع کابل LAN



در یک دسته بندی دیگر کابل های شبکه به دو نوع Indoor  (مناسب برای فضاهای داخلی) و Outdoor (مناسب برای فضای باز) تقسیم می شوند که کابل شبکه داخلی یا Indoor معمولا دارای روکش PVC است که بر اثر عوامل محیطی مثل آب ، گرما ، سرما ، گردوغبار ، نور مستقیم خورشید ،  ضربه ، کشش و دیگر عوامل محیطی آسیب می بینند و با گذشت زمان فرسوده می شوند بنابراین باید از این کابل ها در فضای داخل ساختمانی استفاده کرد ولی نوع دیگر کابل Outdoor در حالت غیر دفنی دارای یک روکش PE مشکی است و در حالت دفنی علاوه بر داشتن روکش فوق مجهز به یک لایه حفاظتی Steel Armorded نیز هست که از این کابل در برابر عوامل محیطی و همچنین جویده شدن توسط حیوانات جونده محتفظت می نماید بنابراین توجه نمایید که در زمان خرید کابل LAN در چه فضایی قرار است از آن استفاده کنید.



ساختمان داخلی کابل شبکه

انواع کابل های شبکه همگی دارای 4 زوج یا 8 رشته سیم هستند که دو به دو به هم تابیده شده اند که این تابیدگی برای کاهش نویز انجام شده است ، در نوعی از این کابل ها یک روکش کلی روی همه سیم ها کشیده می شود و در بعضی دیگر سیم ها را به صورت دو به دو شیلد دار می شوند تا در برابر نویز خارجی مقاوم باشد. در ساختمان داخلی کابل شبکه دو مدل انتقال دیتا وجود دارد که با 4 جفت سیم انجام می شود که در واقع دو سیم برای ارسال اطلاعات و دو سیم برای دریافت اطلاعات مورد استفاده قرار می گیرد. توجه نمایید که بعد از خرید کابل lan شما احتیاج به یک سوکت شبکه RJ45 دارید که کانکتور استاندارد برای اتصال این کابل است.



کانکتور کابل شبکه RJ45 - کانکتور Rj45



جهت خرید کابل LAN یا اطلاع از قیمت کابل شبکه به سایت لایت هوم مراجعه نمایید تا هم اطلاعات لازم را به دست آورید و هم با اطمینان و شناخت کامل محصول مورد نظرتان را خریداری کنید.
