کلید اتوماتیک هیوندای

کلید اتوماتیک هیوندای

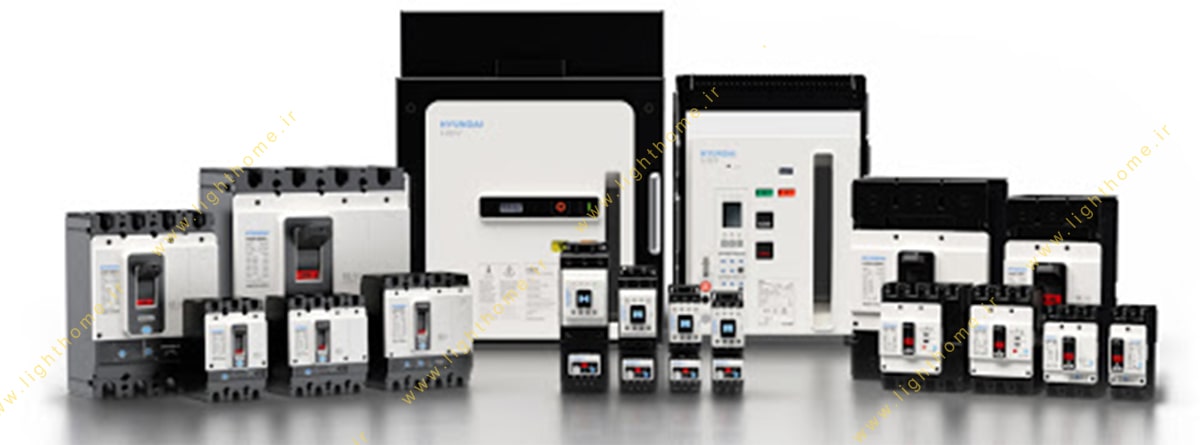

کلید اتوماتیک کمپکت هیوندای  با نام اختصاری MCCB برگرفته از سرنام عبارت Molded Case Circuit Breaker، قابلیت قطع زیر بار را دارا است که جهت حفاظت اتصال کوتاه و اضافه بار در موتورها و سیستم روشنایی، صنعتی و مصرف کننده های دیگر استفاده می شوند، به عبارت دیگر این کلید اتوماتیک هیوندای  به منظور حفاظت و قطع کردن مدار در برابر برگشت جریان و یا افت ولتاژ بیش از حد مجاز و کشیده شدن جریان اضافه توسط مصرف کننده (اضافه بار) و اتصال کوتاه مدار به کار می روند. کلیدهای اولیه ابعاد و اندازه بزرگتری داشتند و به دلیل فشرده شدن و کوچک شدن به این قطعات کلید اتوماتیک کمپکت گفته می شود.

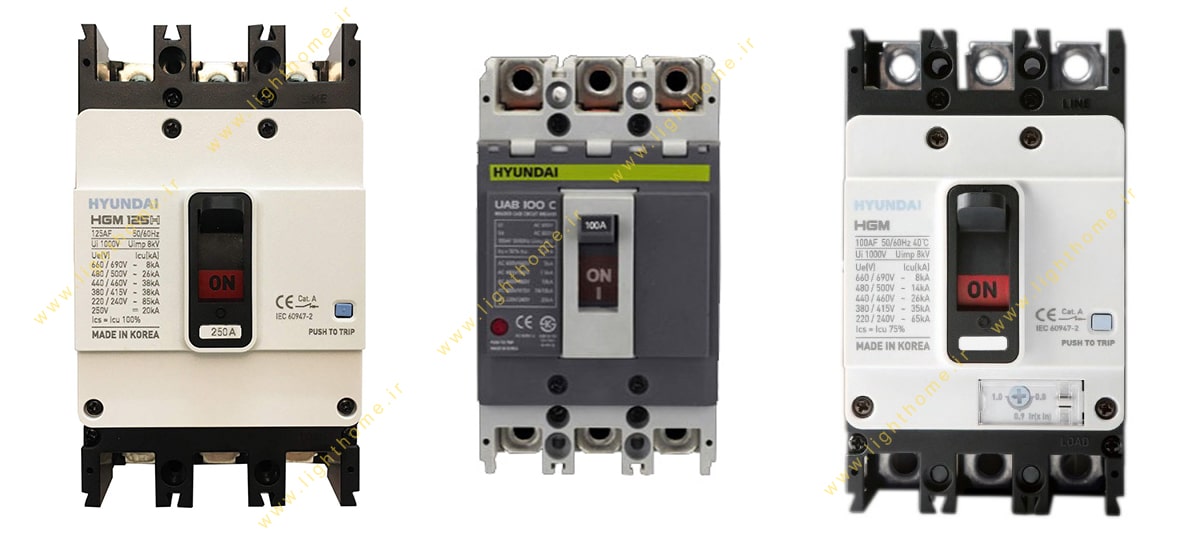

انواع کلید اتومات هیوندای کمپاکت هیوندای

چون کلید اتوماتیک کمپکت  هیوندای قابل قطع زیر بار است، پس می تواند مدار را در حالتی که برق شبکه وصل است، قطع کند. این خاصیت در مدارات فشار متوسط و قوی به عنوان یک مزیت به شمار می رود. چون بسیاری از کلیدها جداساز هستند و نمی توانند مدار را تحت بار قطع کنند. این کلید ها در سه مدل غیر قابل تنظیم، قابل تنظیم حرارتی و قابل تنظیم الکترونیکی طراحی می شوند که نوع الکترونیکی کاملترین آنها می باشد.

• کلید اتوماتیک غیر قابل تنظیم UAB هیوندای

• کلید اتوماتیک قابل تنظیم حرارتی UCB هیوندای

• کلید اتوماتیک قابل تنظیم الکترونیکی UPB هیوندای

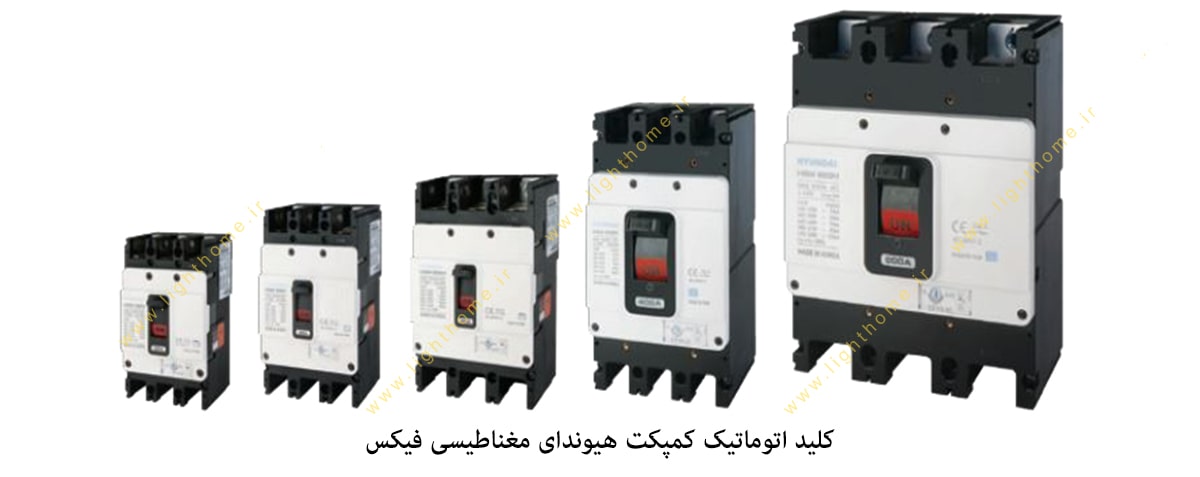

  کلید اتوماتیک کمپکت هیوندای مغناطیسی فیکس

• کلید اتوماتیک کمپکت 3 پل هیوندای HGM 100 با توان 20 تا 100 آمپر فیکس و قدرت قطع 26 کیلو آمپر
•  کلید اتوماتیک کمپکت 3 پل هیوندای HGM 250 با توان 125 تا 250 آمپر فیکس و قدرت قطع 38 کیلو آمپر
• کلید اتوماتیک کمپکت 3 پل هیوندای HGM 400 با توان 300 آمپر فیکس و قدرت قطع 85 کیلو آمپر
•  کلید اتوماتیک کمپکت 3 پل هیوندای HGM 400 با توان 350 آمپر فیکس و قدرت قطع 85 کیلو آمپر
•  کلید اتوماتیک کمپکت 3 پل هیوندای HGM 400 با توان 400 آمپر فیکس و قدرت قطع 85 کیلو آمپر
•  کلید اتوماتیک کمپکت 3 پل Hyundai HGM 630 با توان 500 آمپر فیکس و قدرت قطع 85 کیلو آمپر
•  کلید اتوماتیک کمپکت 3 پل Hyundai HGM 630 با توان 630 آمپر فیکس و قدرت قطع 85 کیلو آمپر
•  کلید اتوماتیک کمپکت 3 پل Hyundai HGM 800 با توان 800 آمپر فیکس و قدرت قطع 85 کیلو آمپر
•  کلید اتوماتیک کمپکت هیوندای فیکس HGM 100 فرم کوچک

کلید اتوماتیک کمپکت هیوندای مغناطیسی قابل تنظیم

•  کلید اتوماتیک کمپکت 3 پل هیوندای HGM 100 با توان 16 تا 100 آمپر تنظیمی و قدرت قطع 26 کیلو آمپر
• کلید اتوماتیک کمپکت 3 پل هیوندای HGM 250 با توان 125 تا 250 آمپر تنظیمی و قدرت قطع 38 کیلو آمپر
•  کلید اتوماتیک کمپکت 3 پل هیوندای HGM 400 با توان 400 آمپر تنظیمی و قدرت قطع 85 کیلو آمپر
•  کلید اتوماتیک کمپکت 3 پل Hyundai HGM 630 با توان 630 آمپر تنظیمی و قدرت قطع 85 کیلو آمپر
•  کلید اتوماتیک کمپکت 3 پل Hyundai HGM 800 با توان 800 آمپر تنظیمی و قدرت قطع 85 کیلو آمپر

کلید اتوماتیک کمپکت هیوندای الکترونیکی قابل تنظیم

•  کلید اتوماتیک کمپکت 3 پل هیوندای UPB400 H با توان 400 آمپر قابل تنظیم الکترونیکی و قدرت قطع 85 کیلو آمپر
•  کلید اتوماتیک کمپکت 3 پل هیوندای UPB630 H با توان 630 آمپر قابل تنظیم الکترونیکی و قدرت قطع 85 کیلو آمپر
•  کلید اتوماتیک کمپکت 3 پل هیوندای UPB800 H با توان 800 آمپر قابل تنظیم الکترونیکی و قدرت قطع 100 کیلو آمپر
•  کلید اتوماتیک کمپکت 3 پل هیوندای UCB1000 S با توان 1000 آمپر قابل تنظیم الکترونیکی و قدرت قطع 100 کیلو آمپر
•  کلید اتوماتیک کمپکت 3 پل Hyundai UCB1250 S با توان 1250 آمپر قابل تنظیم الکترونیکی و قدرت قطع 100 کیلو آمپر
•  کلید اتوماتیک کمپکت 3 پل Hyundai UCB1600 S با توان 1600 آمپر قابل تنظیم الکترونیکی و قدرت قطع 65 کیلو آمپر

اجزای داخلی کلیدهای اتوماتیک هیوندای

بدنه یا قاب کلید هیوندای: بدنه  یک کلید از محفظه عایقی تشکیل شده است که اجزای مختلف کلید را در بر می گیرد. معمولا پلاک اطلاعات(Name Plate) و سایر مشخصات کلید روی آن قرار داده شده است.

کنتاکت های کلید هیوندای: اجزا و قطعاتی از کلید هستند که با باز و بسته شدن خود، عمل قطع و وصل جریان در مدار را انجام می دهند.

جرقه گیر کلید اتوات هیوندای: به محض جدا شدن کنتاکت ها از هم، اختلاف پتانسیل بین کنتاکت ها، باعث یونیزه شدن هوای اطراف کنتاکت ها  می شود. این هوای یونیزه شده، مسیر جهت دار مناسبی را برای عبور جریان برای یک بازه زمانی فراهم می کند؛ که این جریان ایجاد شده باعث تولید و ایجاد جرقه بین کنتاکت ها  می شود. این شرایط تا دور شدن  و ایجاد فاصله کافی بین کنتاکت ها ادامه یافته؛ تا حدی که فاصله بین آنها آنقدر زیاد شود تا از فضای ایجاد شده جرقه بزرگتر شود و به این صورت جرقه خاموش شود. اگر به هر دلیلی، جرقه برای مدت زیادی خاموش نشده و باقی بماند، باعث تولید حرارت زیادی می شود که می تواند موجب سوختن و آسیب به کنتاکت ها  شود. هم چنین این حرارت شدید، فشار گاز زیادی ایجاد می کند که گاهی ممکن است باعث انفجار کلید شود. بنابراین جرقه باید در کوتاه ترین زمان ممکن خاموش شود. برای این کار از واحدی به نام جرقه گیر استفاده می شود. جرقه گیر از چند صفحه U شکل تشکیل شده است که اطراف کنتاکت قرار می گیرند. زمانی که کنتاکت ها از هم جدا می شوند، جرقه  به دلیل انتخاب کوتاه ترین مسیر در هوا، از بین صفحات جرقه گیر عبور می کند، چون می دانیم جریان (جرقه) کم مقاومت ترین مسیر برای عبور را انتخاب می کند. این شرایط باعث تقسیم جرقه به جرقه های کوچکتر در بین صفحات شده و سرعت خاموش شدن جرقه را افزایش می دهد.

مکانیزم قطع و وصل کننده کلید هیوندای: این مکانیزم وظیفه قطع و وصل کلید را بر عهده دارد. زمانی که کلید را از وضعیت قطع (OFF) به وضعیت وصل (ON) می بریم، فنر با اعمال نیرو به اهرم های مکانیزم باعث بسته شدن کنتاکت ها  می شود. در موقع قطع کلید، این نیروی ذخیره شده برای اعمال فشار بر روی بازوی عمل کننده  مورد استفاده قرار می گیرد و باعث باز شدن کنتاکت ها می شود.

واحد تریپ هیوندای: این قسمت از کلیدهیوندای در حقیقت بخش هوشمند کلید را  تشکیل می دهد؛ که به شکل دستی و یا اتوماتیک دستور تریپ یا قطع کلید را صادر می کند. این قسمت از کلید از رله های مختلفی مانند رله های حرارتی یا الکترومغناطیسی برای تشخیص خطا استفاده می کند. این واحد به واحد قطع و وصل مرتبط است.

شما می توانید برای خرید کلید اتوماتیک هیوندای و یا اطلاع از قیمت کلید کمپکت هیوندای به سایت لایت هوم مراجعه فرمایید.
